電纜阻燃防火材料由電纜用難燃輕型封閉式槽盒、輕型耐火隔板、有機防火堵料、防火涂料等系列材料構(gòu)成。適用于各種電壓等級的電纜防火保護，能有效地實現(xiàn)電纜通道的耐火分隔和阻止電纜著火延燃。

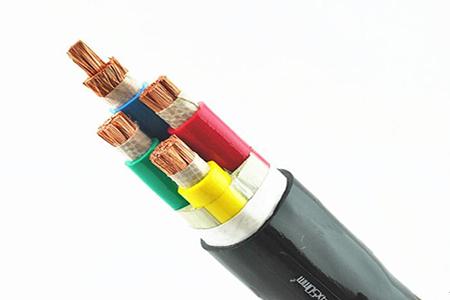

耐火電纜如何選擇防火材料?

我們常用的交聯(lián)聚乙烯電力電纜在發(fā)生短路或者鄰近有明火燒灼時，都會因火焰引起延燃，特別是多根電纜集中敷設(shè)時火災(zāi)的影響更為嚴重。因此，采取合理的電纜防火措施，對防止電纜火災(zāi)的蔓延是非常重要的。

所謂耐火電纜，就是在規(guī)定火焰條件下能夠保持一定時間正常運行的電纜，或者說在燃燒條件下能夠保持線路完整的電纜。在GB/T19666-2005標準中是這樣規(guī)定的：0.6/1.0KV及以下電纜在額定的電壓下，供火溫度為750+50℃，供火時間90min+冷卻時間15min， 2A熔斷器不斷或指示燈不亮。關(guān)于對耐火電纜的導體材料，云母帶，絕緣料，輔助材料的選擇做如下闡述。

1. 導體材料和導電線芯結(jié)構(gòu)的選擇

鋁導體的熔點為685℃而耐火電纜試驗時依據(jù)GB/T 19216供火溫度要達到750+50℃℃顯然鋁導體是不能做耐火電纜的;銅的熔點在1000℃以上，所以可以做耐火電纜的導體。

截面1.0mm2及以下的銅線，在高溫下雖不熔化，但由于線芯太細，極易因局部過熱和輕微的外界影響而發(fā)生斷裂，喪失正常的通電功能，因此不推薦1.0mm2及以下的銅線做耐火電纜 .

大截面的電纜扇形芯導體不易做耐火電纜，圓形芯導體適合做耐火電纜。因為圓形結(jié)構(gòu)比扇形結(jié)構(gòu)表面光滑，云母帶的受力情況比較均勻，不會對云母帶造成損傷，而且圓形結(jié)構(gòu)比扇形結(jié)構(gòu)節(jié)約云母帶，成本低。

2.云母帶的選擇

合成云母的耐火溫度要高于金云母的耐火溫度。由于國家標準中取消了對耐火電纜的分級要求，實際生產(chǎn)中可以根據(jù)客戶的要求選擇耐火云母帶，從耐火電纜的安全性和確保耐火電纜質(zhì)量穩(wěn)定性考慮，建議均用合成云母。

3.絕緣材料的選擇

耐火電纜的常用絕緣料多為PVC和PE, XLPE等，但使用PE, XLPE的效果要優(yōu)于PVC，因為在750+50℃的高溫下，電纜的絕緣材料早已燃燒不存在，但不同的絕緣料燃燒后的殘留物資對云母帶的影響不同。

PVC的組要成分為PVC樹脂和CaCO3根據(jù)其燃燒機理粘附在云母帶的外面，燃燒固體殘留物CaO Cacl2的混合物處于比較穩(wěn)定的狀態(tài)，粘附在云母帶的外面，在燃燒過程會產(chǎn)生內(nèi)應(yīng)力，擠壓云母帶，使云母帶受到損傷，影響耐火性能。

4.輔助材料的選擇

作為耐火電纜的輔助材料包帶和填充雖不是關(guān)鍵材料，但應(yīng)依據(jù)燃燒后生成殘留物最少的原則。
